ZS6BKW antenne kit inclusief 150 Watt 1:1 BalUn

Beschrijving

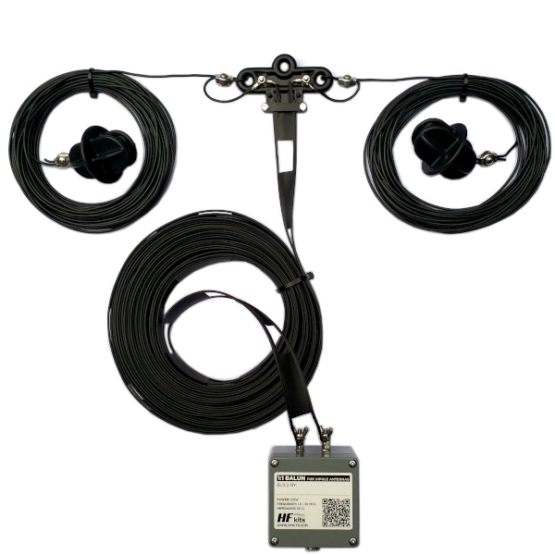

ZS6BKW antenne kit inclusief 150 Watt 1:1 BalUn

De ZS6BKW is een populaire multiband antenne. Deze antenne heeft een aantal positieve eigenschappen. Zo is de ZS6BKW antenne kit symmetrisch zodat de ontvangst in veel gevallen rustiger zal zijn in vergelijking met asymmetrische antennes. Door het gebruik van een goede BalUn worden mantelstromen voorkomen waardoor ook storing in uw omgeving wordt beperkt. Door de symmetrische eigenschappen is geen aarde of tegen capaciteit nodig. Totale antenne lengte circa 27,5 meter. (2x 13,75 meter) Vanuit het voedingspunt van de antenne wordt eerst met 12,2 meter 450 Ohm lintlijn gewerkt. De combinatie van de juiste lengte dipool en de juiste lengte lintlijn zorgen voor een gunstige SWR op diverse banden.

De ZS6BKW antenne inclusief BalUn kan in veel gevallen gebruikt worden zonder tuner op de 10, 12, 17, 20 en 40 meter band. Voor de 80 meter band is een antenne tuner nodig. De antenne kan horizontaal of als inverted-V worden opgehangen. Zorg dat de lintlijn vrij hangt van geleidenede materialen en de grond.

De belangrijkste reden om een BalUn te gebruiken is om er voor te zorgen dat de coax kabel geen onderdeel wordt van het antenne systeem en hierdoor ongewenst mee gaat stralen. Dit heeft allerlei vervelende effecten tot gevolg, denk aan: interferentie, inspraak, verstoord stralingspatroon van de antenne, onrustigere ontvangst. Dit laatste komt doordat niet alleen de mantel van de coaxkabel gaat stralen als er wordt gezonden maar de mantel werkt ook als ontvangstantenne.

Wij leveren de ZS6BKW antenne kit inclusief BalUn, antenne litze, lintlijn naar keuze, kabelklemmen en isolatoren.

Litze

Experimenteer litze: Deze litze bestaat uit 1,0 mm2 gevlochten koperdraad met een UV bestendige zwarte mantel. De totale diameter is ongeveer 2 mm. prima geschikt voor experimenten of vakantie antennes. Doordat de kern slechts bestaat uit koper zal deze draad na verloop van tijd uitrekken en gaan doorhangen. De trekkracht van deze litze is daardoor ook beperkt.

Koper/Kevlar litze: Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een Kevlar kern met daar omheen 1,1 mm2 vertind koper vlechtwerk. 1x 0,4 mm Kevlar en 24x 0,25 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 50 kg. Op deze manier wordt een sterke, soepele en relatief lichte litze verkregen.

Koper/RVS litze:  Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een RVS kern (7x 0,35mm) met daar omheen 1,0 mm2 vertind koper vlechtwerk. 7x 0,3 mm RVS en 14x 0,3 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 100 kg. Dit is een robuuste antenne draad met een zeer lange levensduur. Dit is wat ons betreft de best keuze voor permanent geplaatste antennes.

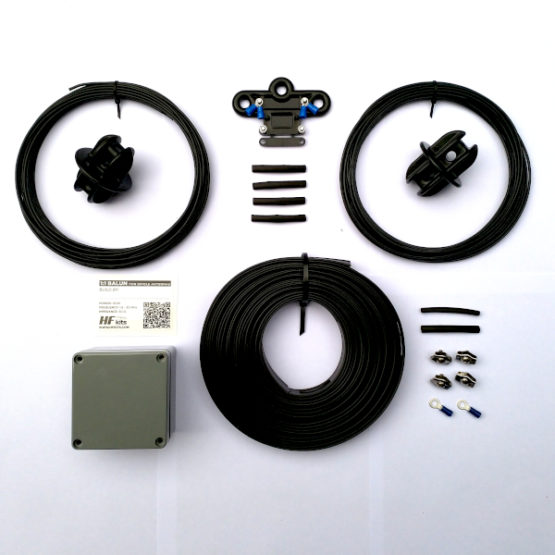

Deze kit bevat:

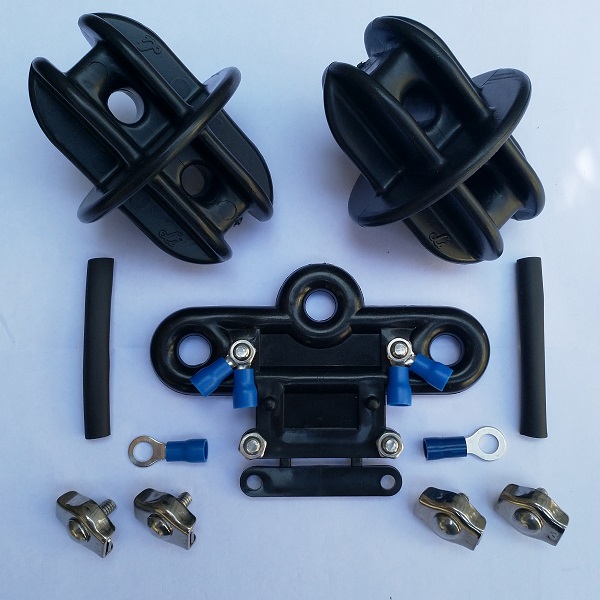

Antenne:

• 2x 14 meter Antenne litze naar keuze

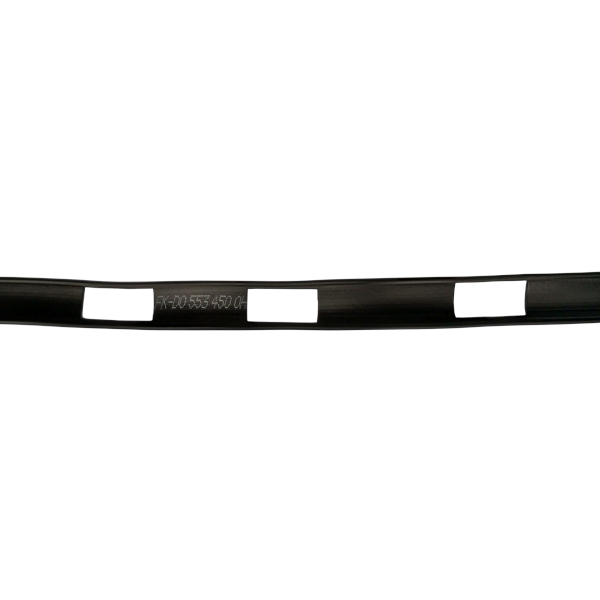

• 12,5 meter 450 Ohm lintlijn
• 4x RVS kabelklem
• 2x Eind Isolator
• 2x Kabeloog 5mm
• 6x Krimpkous voor kabeloog
• 1x Voedingspunt dipool antenne voor lintlijn

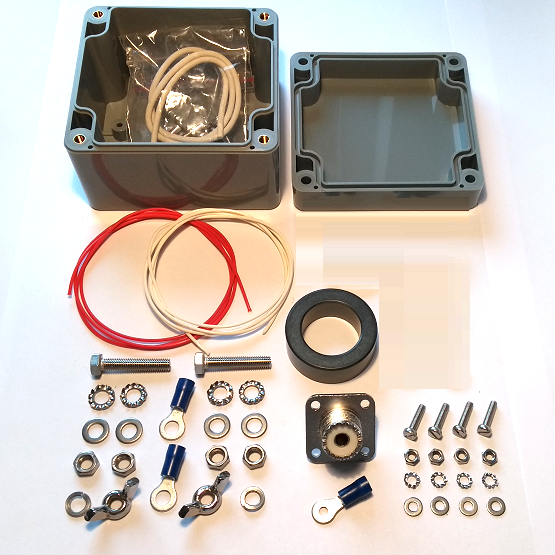

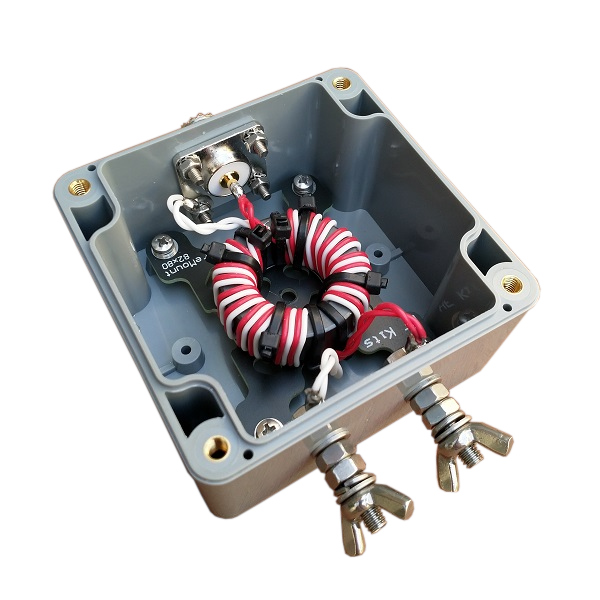

1:1 Balun:

• IP65 behuizing 82x80x55 mm
• Ring kern Amidon FT140-43
• Wikkeldraad 22 AWG – 4x 65cm PTFE 19 x 0.15 mm koper “Silver plated”
• PL 259 chassisdeel

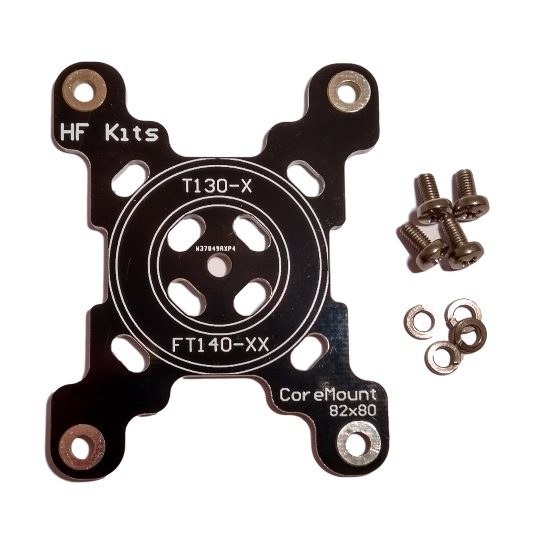

• Ringkern bevestigingsplaatje
• RVS M3 6 mm schroeven 4x
• RVS M3 veerring 4x
• M3 kabelschoen
• 2x M5 kabelschoen
• 2x RVS M5 boutje 25mm
• 2x RVS M5 vleugelmoer
• 4x RVS M5 moer
• 4x RVS M5 ring
• 2x RVS M5 veerring
• 4x RVS M5 tandveerring
• 4x RVS M3 boutje 12mm
• 4x RVS M3 moer
• 4x RVS M3 ring
• 4x RVS M3 tandveerring

Klik hier voor een uitgebreide bouwbeschrijving van de ZS6BKW antenne inclusief 1:1 BalUn

Tips:

• Hang de antenne zo veel mogelijk vrij van storende elementen
• De antenne is ook geschikt in inverted-V configuratie.
• Hang het voedingspunt (stroom maximum) zo hoog mogelijk
• Zorg dat de lintlijn vrij hangt van geleidende materialen en de grond
