mAT-40 Antenne tuner, 120w (inclusief Icom/Yaesu/Kenwoon kabel)

Beschrijving

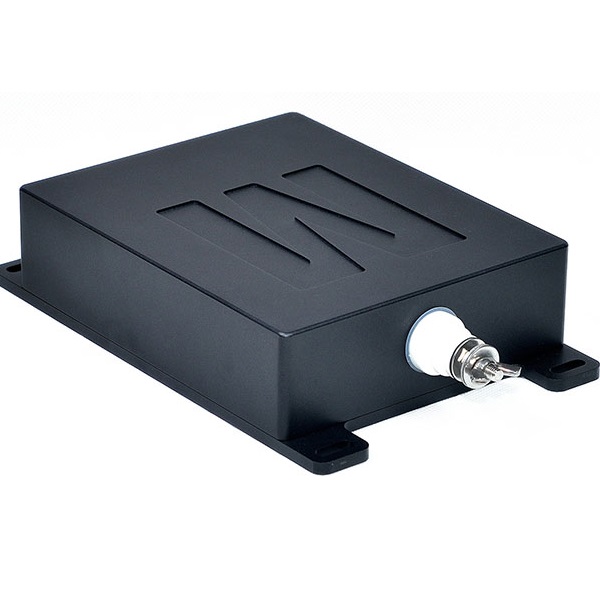

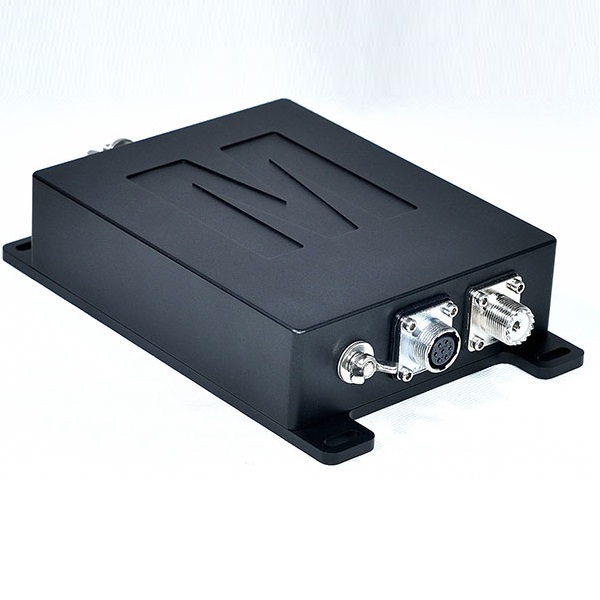

mAT-40 Antenne tuner

De mAT-40 is een automatische antenne tuner bedoeld voor gebruik met moderne Icom, Yaesu en Kenwood transceivers. De mAT-40 tuner is speciaal gemaakt om direct bij het voedingspunt van een vertical of langdraad antenne te worden geplaatst. Hierdoor treden minder verliezen in de coax kabel op.

De antenne tuner werkt met Icom transceivers die AH-3 of AH-4 Icom tuner ondersteunen, met YAESU-transceivers die een FC-30 , FC-40 of FC-50 Yaesu tuner ondersteunen, met Kenwood transceivers die AT-250 en AT-300 Kenwood tuner ondersteunen.

Compatibele Icom apparaten zijn onder anderen: IC-706, IC-703, IC-718, IC-7000, IC-7100, IC-7200, IC-7300, IC-7400, IC-7410, IC-746, IC-756, IC-7600, IC7610. De bediening werkt het zelfde als met een Icom tuner.

Compatibele Yaesu apparaten zijn onder anderen: FT-100,FT-857D,FT-897D,FT-450D,FT-891,FT-950,FT-991,FT-991A, FT-710, FTDX-3000, FTDX-10. De bediening werkt het zelfde als met een Yaesu tuner.

Compatibele Kenwood apparaten zijn onder anderen: TRC-80, TK-80, TS-2000, TS-50, TS-450, TS-480 SAT, TS-570, TS-590, TS-850, TS-870, TS-890, TS-990. De bediening werkt het zelfde als met een Kenwood tuner.

De mAT-40 heeft een bereik van 1,8 MHz tot 54 MHz. Het maximale aanvaardbare PEP vermogen is 120 watt. Dit geld dus voor SSB en CW. Voor PSK en Digimodes is het maximale aanvaardbaar vermogen 30 watt. Hij kan vrijwel elke lengte draad afstemmen. De antenne tuner heeft een breed afstembereik, veel groter dan sommige andere tuners, inclusief de ingebouwde tuners op veel radio’s.

Werking

De mAT-40 wordt op de transceiver aangesloten via zijn tuner aansluiting. De antenne tuner wordt bediend vanuit de transceiver. De tuner aansluiting voorziet de antenne tuner ook van stroom, dus er is geen externe voeding nodig. Er wordt afgestemd wanneer de TUNE-knop op de voorkant van de zendontvanger wordt ingedrukt en gedurende één seconde ingedrukt wordt gehouden.

De mAT-40 heeft 16.000 frequentiegeheugens. Wanneer je afstemt op of in de buurt van een eerder afgestemde frequentie, gebruikt de mAT-40 “Memory Tune” om de vorige afstemparameters in een fractie van een seconde op te roepen. Als er geen geheugen beschikbaar is, voert de tuner een volledige afstemcyclus uit en slaat de parameters op om ze bij volgende afstemcycli op die frequentie uit het geheugen op te roepen. Op die manier “leert” de mAT-40 terwijl hij gebruikt wordt en past hij zich na verloop van tijd snel aan op eerder gebruikte frequenties.

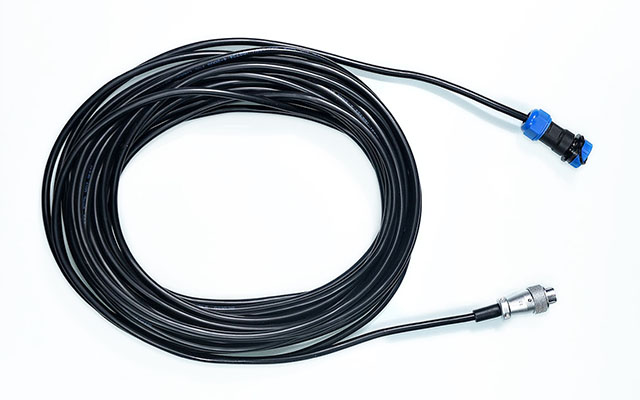

De meegeleverde bedieningskabel van de transceiver naar de tuner is 10 meter lang.

Specificaties

• Geschikt voor buiten (weersbestendig)
• 0,1 – 120 watt PEP (SSB en CW)
• 0,1 – 30 watt Continu (Digimodes, PSK, FM, FT8)
• 1,8 – 54 MHz frequentiebereik
• 16.000 Geheugen plaatsen
• 0,1 -5 seconde tune tijd (full tune)
• 0,1 seconde vanuit geheugen (memory tune)
• >500 mA stroom gebruik
• Afmetingen: 20 x 13 x 4 cm
• Gewicht: 0,8 kg

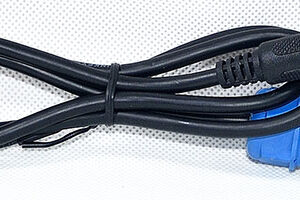

• inclusief mAT-40-M, mAT-40-Y of mAT-40-K besturingskabel

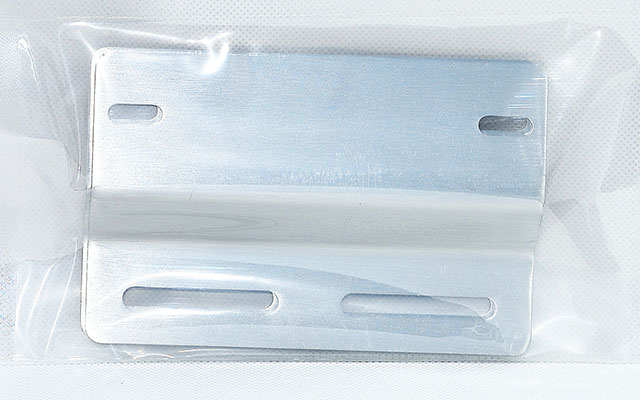

• Inclusief bevestigingsplaat

Compatible met:

Icom:

• IC-706
• IC-703
• IC-718
• IC-7000
• IC-7100
• IC-7200
• IC-7300
• IC-7400
• IC-7410
• IC-746
• IC-756
• IC-7600
• IC7610

Yaesu:

• FT-100
• FT-857D
• FT-897D
• FT-450D
• FT-891
• FT-950
• FT-991
• FT-991A
• FT-710
• FTDX-3000
• FTDX-10

Kenwood:

• TRC-80
• TK-80
• TS-2000
• TS-50
• TS-450
• TS-480SAT
• TS-570
• TS-590
• TS-850
• TS-870
• TS-890
• TS-990

Gebruiksaanwijzing

mAT-40 Operation_manual_en_v1.pdf
