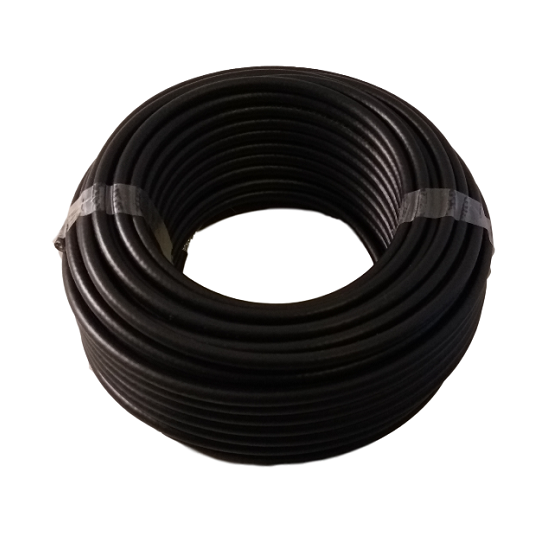

H 2000 Flex coaxkabel – 20 meter

Beschrijving

H 2000 Flex coaxkabel – 20 meter

H 2000 Flex coaxkabel voor gebruik in HF, VHF-, UHF- en SHF-banden.
De kabel wordt vervaardigd volgens de laatste technische kennis.

De binnenste geleider, met een diameter van 2,62 mm, is gemaakt van zacht koper.
Een fysiek schuim dient als diëlektricum, wat zeer goede dempingswaarden mogelijk maakt. De hoge elasticiteit van dit isolatiemateriaal maakt een minimale buigradius van 50 mm mogelijk. De buitendiameter van het diëlektrische schuim is 7,15 mm met een tolerantie van ±0,15 mm. Dit diëlektricum heeft de volgende voordelen: het is vochtbestendig, waterdicht, mechanisch sterk, het laat een stabiele demping toe tot min. 3 GHz, en de kabel is flexibeler en “installatievriendelijker” in vergelijking met coaxiale kabels met solide diëlektricum.

Zoals alle hoogwaardige coaxkabels is de H 2000 Flex coaxkabel dubbel afgeschermd voor het hoge frequentiebereik. Een met kunststof beklede koperfolie en koperen vlechtwerk vormen de buitenste geleider. De buitendiameter is 10,3 mm ±0,15 mm.
De buitenmantel is gemaakt van UV-bestendig zwart PVC. Dit zachte materiaal maakt een probleemloos gebruik mogelijk met roterende antennesystemen, zoals ze meestal worden gebruikt in amateur-radio’s. De buitenmantel is 1,2 mm dik, met een tolerantie van ±0,1 mm. Zo worden met deze kabel dezelfde afmetingen bereikt als met de klassieke RG213U. Deze dimensie maakt het gebruik van de algemeen gebruikte connectoren van de normen mogelijk.

H 2000 Flex coaxkabel heeft een kopergetal van 73 g/m. Dankzij deze relatief grote hoeveelheid koper worden dempingswaarden bereikt die beter zijn dan die van de oude bekende H100.
H 2000 Flex weegt 14 kg per 100 meter.

Vandaag de dag zijn er veel kabels met diëlektrische schuimstof. Een groot deel van deze kabels wordt geproduceerd met chemisch schuim. Deze diëlektrica zijn zeer gevoelig voor vocht. Daarom definieert de IEC-norm een DAMP HEAT TEST, die een exact resultaat is van de vochtproef. Hiervoor wordt de kabel gedurende 21 dagen blootgesteld aan een temperatuur van 40°C en een relatieve luchtvochtigheid van 93%. Na de test mogen de dempingswaarden maximaal 5% hoger zijn dan voorheen. H 2000 Flex voldoet aan deze norm.
H 2000 Flex coaxkabel heeft een temperatuurbereik van -40°C tot +80°C. Daarom kan het bijna altijd en overal ter wereld worden gebruikt. De fabrikant beveelt echter een installatietemperatuur aan die niet lager mag zijn dan -5°C. H 2000 Flex is geschikt voor gebruik met rotoren.

Demping per 100 meter

7,0 MHz – 1,0 dB
14 MHz – 1,4 dB
21 MHz – 1,8 dB
28 MHz – 2,0 dB
50 MHz – 2,7 dB
144 MHz – 4,8 dB
430 MHz – 8,5 dB
1296 MHz – 15,7 dB
2320 MHz – 21,8 dB
5000 MHz – 34,8 dB
