1:49 Aanpassingstrafo End fed antenne 100 Watt Zelfbouw kit

Beschrijving

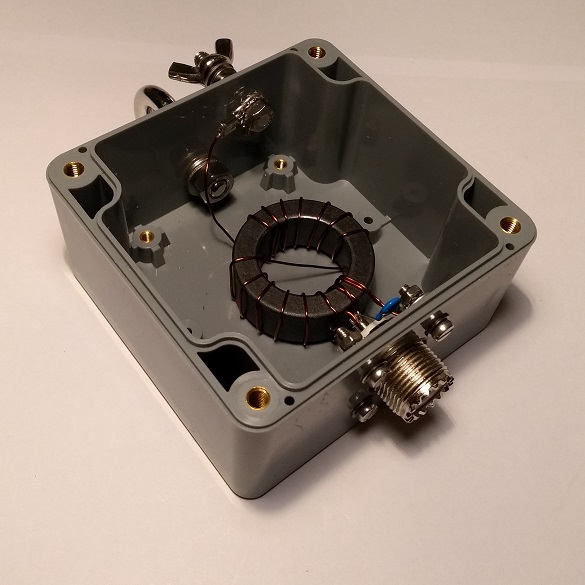

Complete 1:49  aanpassingstrafo zelfbouw kit voor End Fed Antenne’s.

100 Watt, met degelijke trekontlasting.

End fed antenne toepassingen

De eind gevoede (end fed) antenne is erg populair zeker voor veldwerk. De antenne is erg makkelijk te plaatsen omdat er geen voedingspunt hoeft te worden opgehangen zoals bij een dipool antenne. Een ander groot voordeel is dat de antenne op meerdere banden gebruikt kan worden. De antenne is resonant met een halve golflengte draad of een veelvoud hiervan. Zo kan met een lengte van ongeveer 20 meter draad de antenne worden gebruikt op de 10, 15, 20 en 40 meter band. Door de antenne met een spoel te verlengen kan hier ook de 80 meter band aan worden toegevoegd. Zo zijn er nog diverse andere varianten mogelijk, zie de bouwbeschrijving.

Klik hier voor een uitgebreide bouwbeschrijving

Deze kit bevat:

• IP65 behuizing 82x80x55 mm
• Ring kern Amidon FT140-43
• Wikkeldraad 0,75 mm
• 100 pF condensator 1kV
• PL 259 chassisdeel
• Ringkern bevestigingsplaatje
• RVS M3 6 mm schroeven 4x
• RVS M3 veerring 4x
• M3 kabelschoen
• M5 kabelschoen
• RVS (A4) M6 montage oog
• RVS M6 moer
• RVS M6 ring
• RVS M6 veerring
• RVS M5 boutje 25mm
• RVS M5 vleugelmoer
• RVS M5 moer 2x
• RVS M5 ring 2x
• RVS M5 veerring 2x
• RVS M5 tandveerring 2x
• RVS M3 boutje 12mm 4x
• RVS M3 moer 4x
• RVS M3 ring 4x
• RVS M3 tandveerring 4x
