Beschrijving

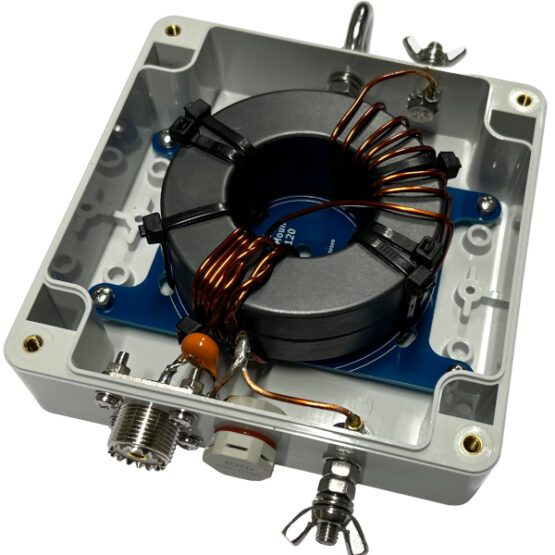

Complete 1:49 Aanpassingstrafo Endfed antenne 1 kiloWatt Zelfbouw kit
1 kiloWatt PEP, met trekontlasting.
End fed antenne toepassingen
De eind gevoede (endfed) antenne is erg populair. De antenne is erg makkelijk te plaatsen omdat er geen voedingspunt in het midden van de antenne hoeft te worden opgehangen zoals bij een dipool antenne. Een ander groot voordeel is dat de antenne op meerdere banden gebruikt kan worden. De antenne is resonant met een halve golflengte draad of een veelvoud hiervan. Zo kan met een lengte van ongeveer 20 meter draad de antenne worden gebruikt op de 10, 15, 20 en 40 meter band. Door de antenne met een spoel te verlengen kan hier ook de 80 meter band aan worden toegevoegd. Zo zijn er nog diverse andere varianten mogelijk, zie de bouwbeschrijving.
Vermogen
Wat betreft het maximum vermogen voor de Endfed antenne 1 kiloWatt PEP.
Dit is van een diverse factoren afhankelijk. Bijvoorbeeld de SWR, de band waarop gewerkt wordt en de buiten temperatuur. Als richtlijn kan het volgende worden aangehouden:
SSB: 1 kW
CW: 600 Watt
FT8/DIGI: 250 Watt
Klik hier voor een uitgebreide bouwbeschrijving

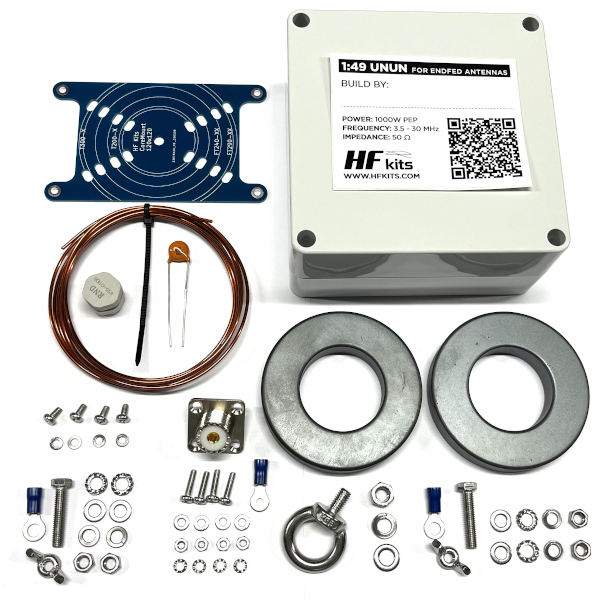

Deze kit bevat:
- IP65 behuizing 120 x 120 x 60 mm
- Druk compensatie ventiel
- 2x Ring kern Amidon FT290-43
- Wikkeldraad 1,50 mm
- 100 pF condensator 6kV
- PL 259 chassisdeel
- Ringkern bevestigingsplaatje 120 x 120 mm behuizing
- Sticker
- Kabelbinders 8x
- RVS M3 6 mm schroeven 4x
- RVS M3 veerring 4x
- M3 kabelschoen
- M5 kabelschoen 2x
- RVS (A4) M6 montage oog
- RVS M6 moer
- RVS M6 ring
- RVS M6 veerring
- RVS M5 boutje 25mm 2x
- RVS M5 vleugelmoer 2x
- RVS M5 moer 4x
- RVS M5 ring 4x
- RVS M5 veerring 4x
- RVS M5 tandveerring 4x
- RVS M3 boutje 12mm 4x
- RVS M3 moer 4x
- RVS M3 ring 4x
- RVS M3 tandveerring 4x
