Beschrijving
Complete 1:9 UnUn zelfbouw kit voor langdraad antenne’s.

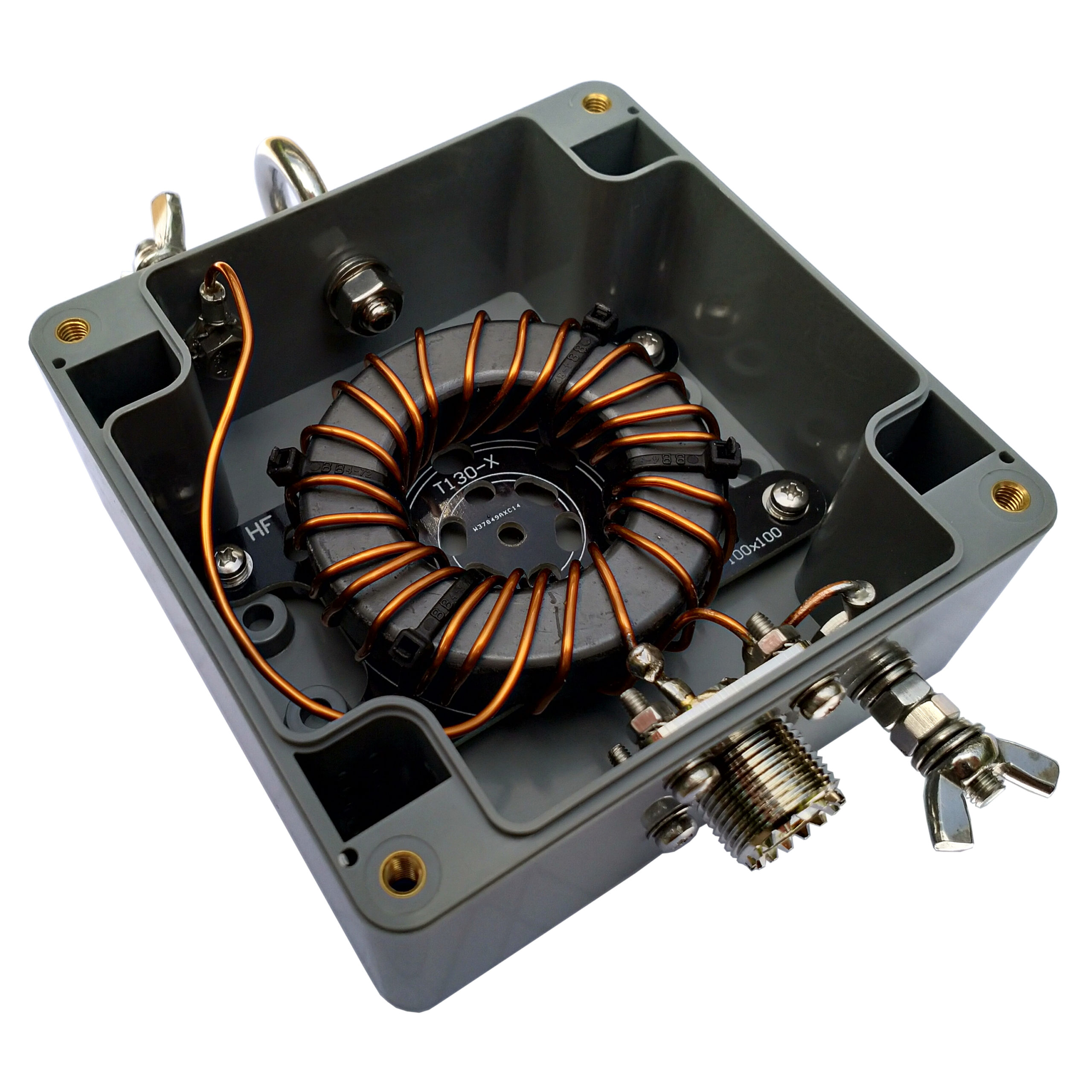

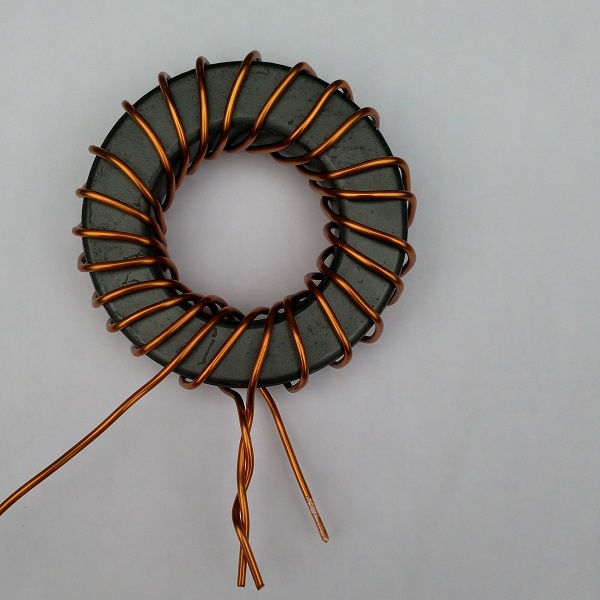

1:9 UnUn 600 Watt zelfbouw kit 1,8 – 30 MHz, met degelijke trekontlasting. Deze 1:9 UnUn wordt opgebouwd rond een FT240-43 ferriet ringkern. Rond deze ringkern wordt een impedantie aanpassingstrafo met een verhouding van 1:9 opgebouwd. Nu met handig bevestigingsplaatje om de ringkern te kunnen bevestigen, hierdoor is lijmen niet meer nodig.
De langdraad antenne heeft als voordeel dat deze bij gebruik van de juiste lengte draad, te gebruiken is op veel HF banden. Dit wil zeggen dat de antenne op veel HF banden een redelijke SWR laat zien en vaak de interne tuner van de set volstaat.
Voor een langdraad antenne is wel een tegencapaciteit nodig. Dit kan op verschillende manieren worden opgelost:
- Gebruik de coaxkabel van de voedingslijn als tegencapaciteit (grote kans op interferentie problemen)
- Gebruik een aardpen of aardnet als tegencapaciteit
- Gebruik één of meerdere stukken willekeurige draadlengte als tegencapaciteit
De 1:9 UnUn wordt in veel bronnen onterecht een 1:9 BalUn genoemd. Dit is naar mijn idee incorrect omdat er geen sprake is van een transformatie naar een gebalanceerd antenne systeem.
TIP: Gebruik bij een 1:9 UnUn en lang draad antenne altijd een mantelstroomfilter. De belangrijkste reden om een mantelstroomfilter te gebruiken is om er voor te zorgen dat de coax kabel geen onderdeel wordt van het antenne systeem en hierdoor ongewenst mee gaat stralen. Dit heeft allerlei vervelende effecten tot gevolg, denk aan: interferentie, inspraak, verstoord stralingspatroon van de antenne, onrustigere ontvangst. Dit laatste komt doordat niet alleen de mantel van de coaxkabel gaat stralen als er wordt gezonden maar de mantel werkt ook als ontvangstantenne. U kunt het mantelstroom filter direct aan de 1:9 UnUn koppelen met een PL-male-male connector of enige afstand laten. Dit stuk coaxkabel tussen de 1:9 UnUn en het mantelstroomfilter dient dan als tegencapaciteit.
Klik hier voor een uitgebreide bouwbeschrijving

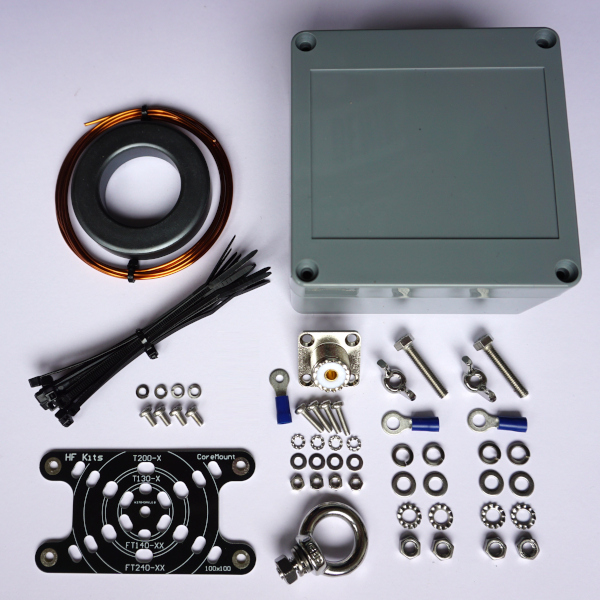

1:9 UnUn 600 Watt onderdelen
Deze kit bevat:
- IP65 behuizing 100x100x55 mm
- Ring kern Amidon FT240-43
- Wikkeldraad 1,25 mm – 1,8 mtr. – geëmailleerd koperdraad
- PL 259 chassisdeel
- Ringkern bevestigingsplaatje
- 4x RVS M3 6 mm schroeven
- 4x RVS M3 veerring
- M3 kabelschoen
- M5 kabelschoen
- RVS (A4) M6 montage oog
- RVS M6 moer
- RVS M6 ring
- RVS M6 veerring
- 2x RVS M5 boutje 25mm
- 2x RVS M5 vleugelmoer
- 4x RVS M5 moer
- 4x RVS M5 ring
- 4x RVS M5 veerring
- 4x RVS M5 tandveerring
- 4x RVS M3 boutje 12mm
- 4x RVS M3 moer
- 4x RVS M3 ring
- 4x RVS M3 tandveerring
