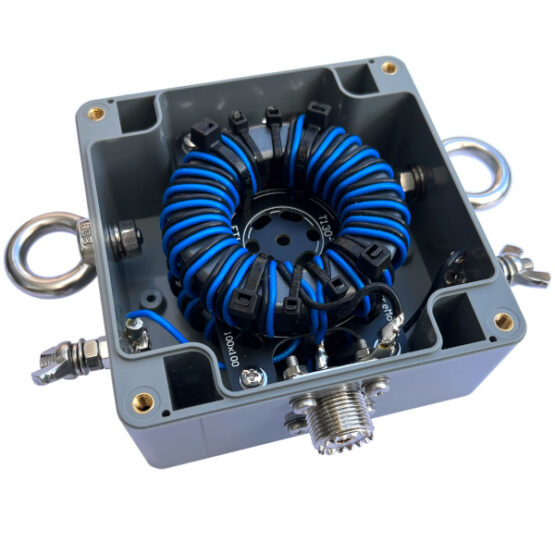

1:4 BalUn 600 Watt zelfbouw kit 1,8 – 30 MHz

Beschrijving

Complete 1:4 BalUn zelfbouw kit voor onder andere off-center-fed (windom) antenne’s.

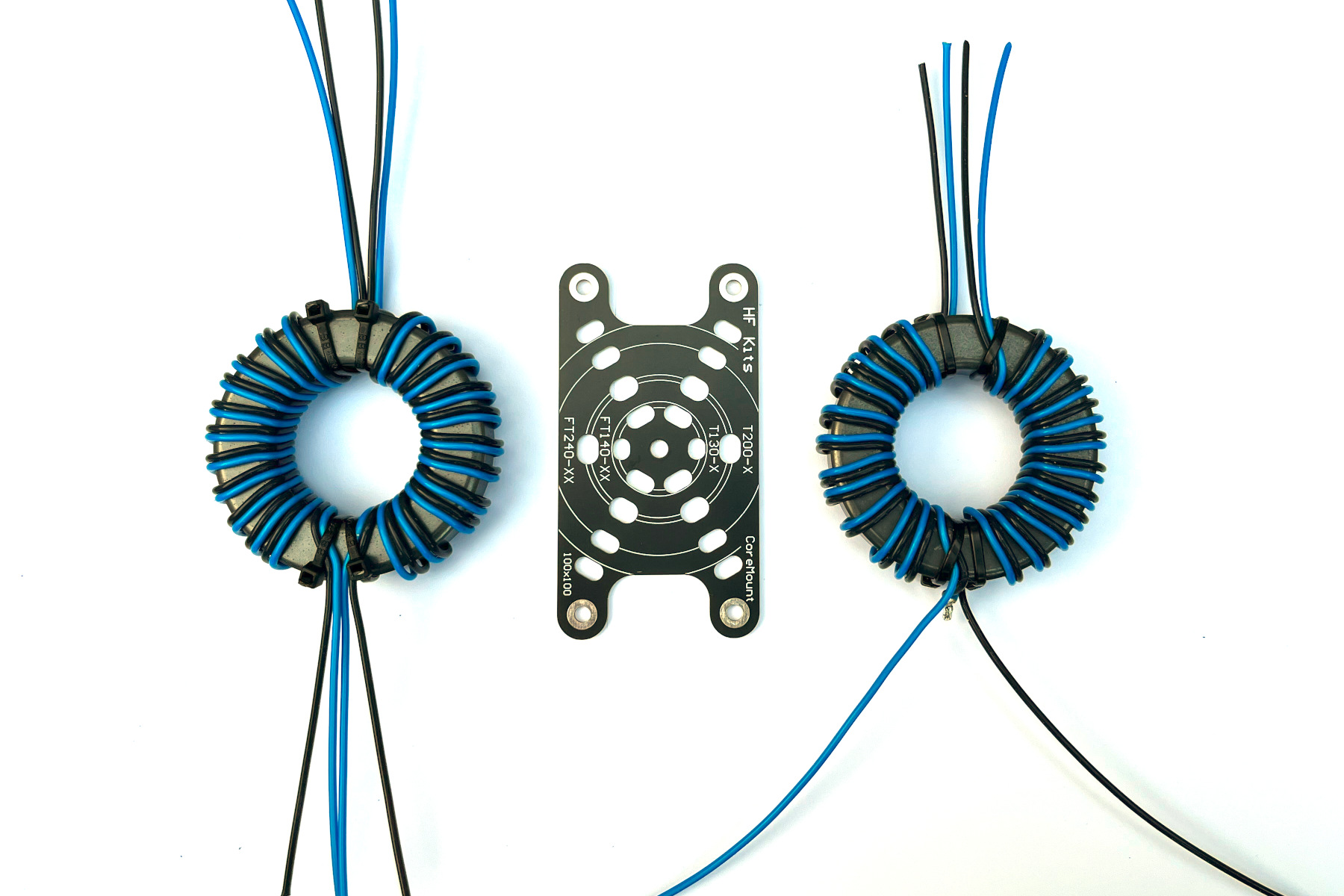

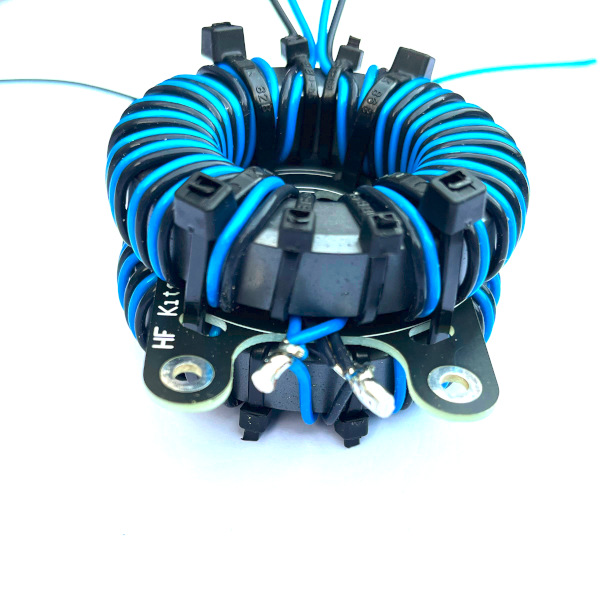

1:4 BalUn 600 Watt zelfbouw kit 1,8 – 30 MHz, met degelijke trekontlasting. Deze 1:2 BalUn wordt opgebouwd uit twee FT240-43 ferriet ringkernen. Rond de eerste ringkern wordt een 1:1 stroom BalUn opgebouwd. Deze neemt de overgang van ongebalanceerd (coax) naar gebalanceerd voor zijn rekening. Deze BalUn heeft een fantastische mantelstroom demping van ruim 30 dB. De tweede ringkern is verantwoordelijk voor de impedantie aanpassing van 50 Ohm naar 200 ohm. Veel BalUn fabrikanten kijken alleen naar de impedantie aanpassing maar vergeten te kijken naar de mantelstroom demping. Deze BalUn scoort op beide vlakken erg goed. Nu met handig bevestigingsplaatje om beide ringkernen te kunnen bevestigen, hierdoor is lijmen niet meer nodig.

De 1:4 BalUn 600 Watt is onder andere te gebruiken voor off-center-fed antennes. De off-center-fed antenne (windom) is een populaire multiband antenne. Deze antennes hebben vele voordelen. De antenne is op veel banden te gebruiken, de antenne is vaak makkelijk te plaatsen door de 1/3, 2/3 verhouding in de antenne benen. Door het gebruik van een goede BalUn worden mantelstromen voorkomen waardoor ook storing in uw omgeving wordt beperkt. Deze antenne heeft geen aarde of tegen capaciteit nodig.

De belangrijkste reden om een BalUn te gebruiken is om er voor te zorgen dat de coax kabel geen onderdeel wordt van het antenne systeem en hierdoor ongewenst mee gaat stralen. Dit heeft allerlei vervelende effecten tot gevolg, denk aan: interferentie, inspraak, verstoord stralingspatroon van de antenne, onrustigere ontvangst. Dit laatste komt doordat niet alleen de mantel van de coaxkabel gaat stralen als er wordt gezonden maar de mantel werkt ook als ontvangstantenne.

Klik hier voor een uitgebreide bouwbeschrijving

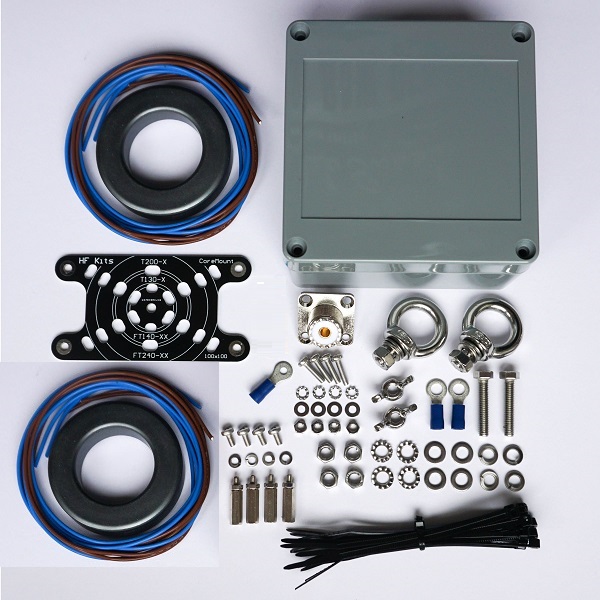

1:4 BalUn 600 Watt onderdelen

Deze kit bevat:

• IP65 behuizing 100x100x55 mm
• 2x Ring kern Amidon FT240-43
• Wikkeldraad 18 AWG – 8x 85cm PTFE 19 x 0.25 mm koper “Silver plated”
• PL 259 chassisdeel
• Ringkern bevestigingsplaatje
• 4x Afstandsbus M3
• 4x RVS M3 6 mm schroeven
• 4x RVS M3 veerring
• M3 kabelschoen
• 2x M5 kabelschoen
• 2x RVS (A4) M6 montage oog
• 2x RVS M6 moer
• 2x RVS M6 ring
• 2x RVS M6 veerring
• 2x RVS M5 boutje 25mm
• 2x RVS M5 vleugelmoer
• 4x RVS M5 moer
• 4x RVS M5 ring
• 2x RVS M5 veerring
• 4x RVS M5 tandveerring
• 4x RVS M3 boutje 12mm
• 4x RVS M3 moer
• 4x RVS M3 ring
• 4x RVS M3 tandveerring
